Descripción de Vía con Detector Digital de Agujas

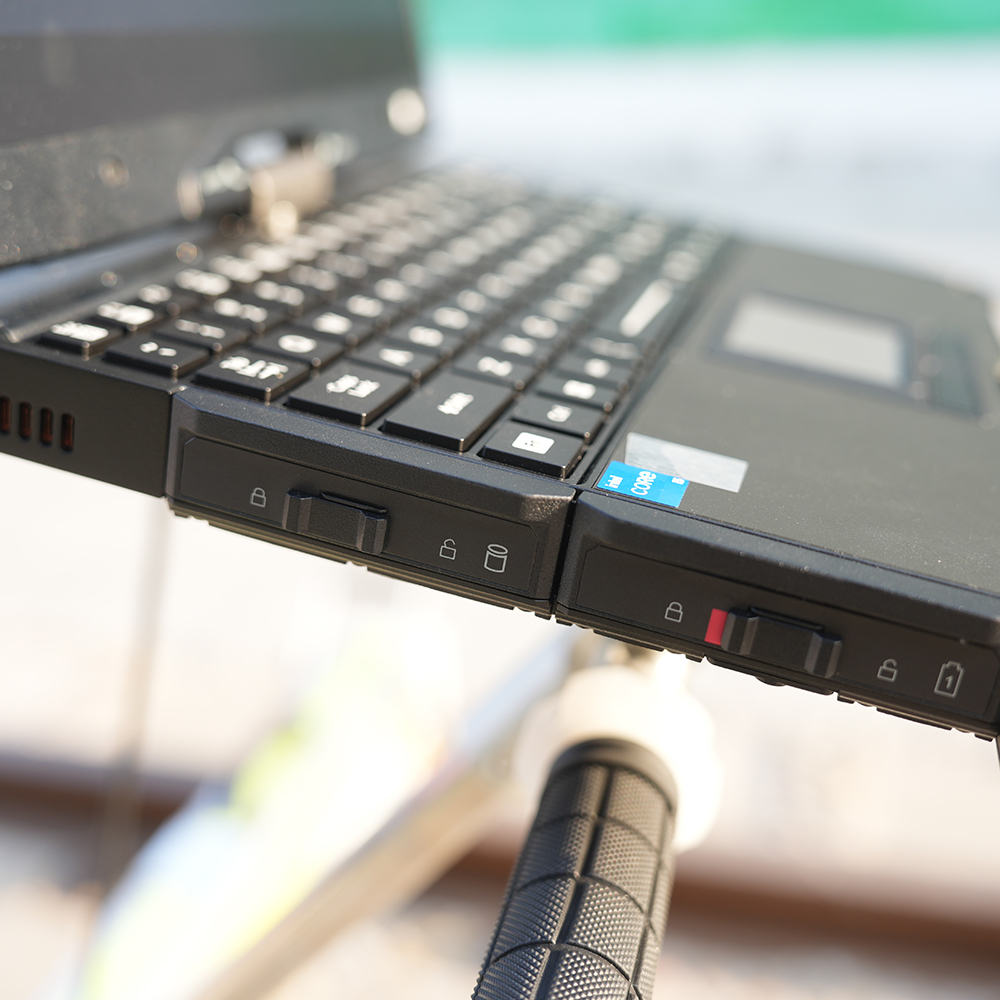

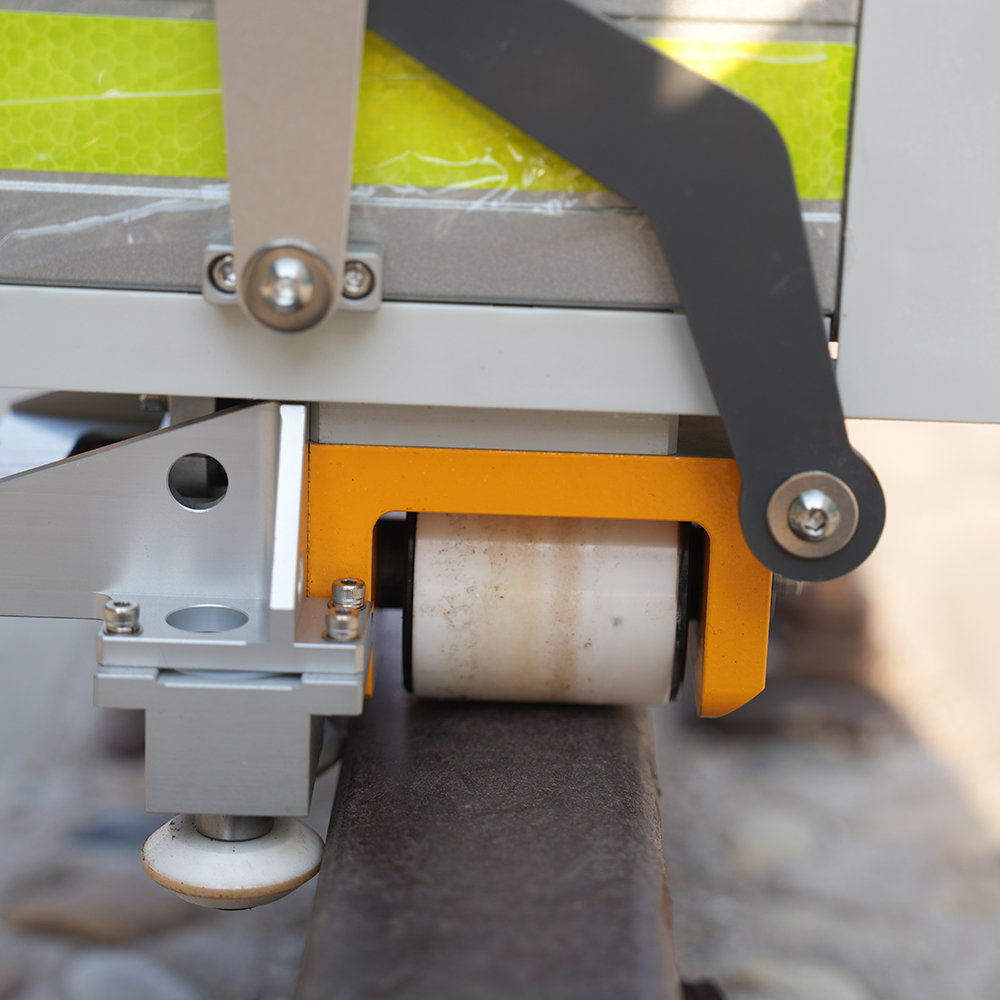

1. El instrumento de inspección de vía es un dispositivo de monitoreo del estado de la geometría de la vía basado en el principio de medición angular precisa mediante trayectoria de giroscopio de fibra óptica. Utiliza una computadora portátil adaptada para operaciones de campo como centro de procesamiento de datos de todo el sistema, permitiendo la visualización en línea de datos y formas de onda, y puede generar alarmas en línea cuando se superan los límites de todos los ítems.

2.

• Para líneas ≤ 350 km/h: Instrumento de inspección de vía Nivel 0

• Para líneas ≤ 200 km/h: Instrumento de inspección de vía Nivel 1

3. Especificaciones técnicas:

• Velocidad de desplazamiento: uniforme ≤ 8 km/h (se recomienda 4 km/h)

• Voltaje de alimentación: 14,4 V ± 1,5

• Espaciado de muestreo: 0,125 m (8 puntos por metro)

• Dimensiones generales (L×A×H): 1600 mm × 850 mm × 235 mm

• Batería de litio:

  • Voltaje nominal: 14,4 V

  • Capacidad nominal: 8 Ah

• Peso: aproximadamente 32 kg

4. Ítems de detección del instrumento de inspección de vía:

1. Ancho de vía (Gauge)

2. Variación del ancho de vía (Track Gauge Variation Rate)

3. Nivel transversal (Superelevación)

4. Torsión de vía (Track twist)

5. Nivel longitudinal (Perfil vertical)

6. Alineación lateral (Lateral alignment)

7. Versina (Versine)

8. Kilometraje
